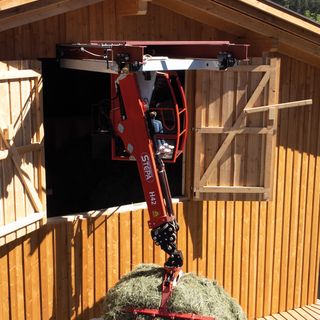

Landwirtschaft

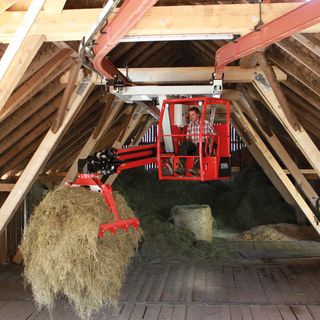

Hängedrehkrane

Stepa fertigt Heukrane bis zu einer Reichweite von 15 m und einem Hubmoment von 10 mto. Das Stepa Baukastensystem bietet eine Vielzahl an individuellen Lösungen und glänzt daher mit einer schier unendlichen Typenvielfalt. Die perfekte Lösung für Ihre Bedürfnisse. Optimal für Ihre Heutrocknung, für Strohballen, Heuballen, Silage, Mist, Hackschnitzel, uvm.

Traglast
Traglast

3-10 mto

max. Reichweite
max. Reichweite

6-15 m

  • Doppelteleskop

    Doppelteleskop

    Bei kleinen geräumigen Gebäuden besticht der Doppelteleskop durch seine einfache Bauweise zu günstigen Preisen. In Bezug auf Komfort und Ausstattungsmöglichkeiten kann aber aus dem vollen Programm der neuen Krangeneration geschöpft werden. Egal, ob eine Winde oder das neue Rotations-Hochschwenk-System gewünscht wird. Alles ist möglich.

    Eigenschaften

    • Kostengünstigste Lösung
    • Geringes Eigengewicht schont die Dachkonstruktion
    • Feinkornstähle in S700
    • Drückende Hubzylinder für minimalen Ölverbrauch und maximale Geschwindigkeit
    • 2 sparsame LED-Scheinwerfer Serienmäßig

    Technische Informationen

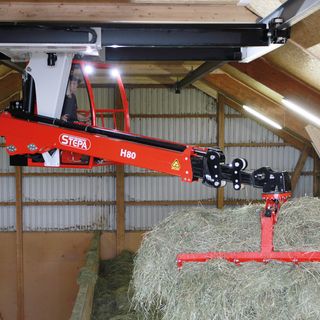

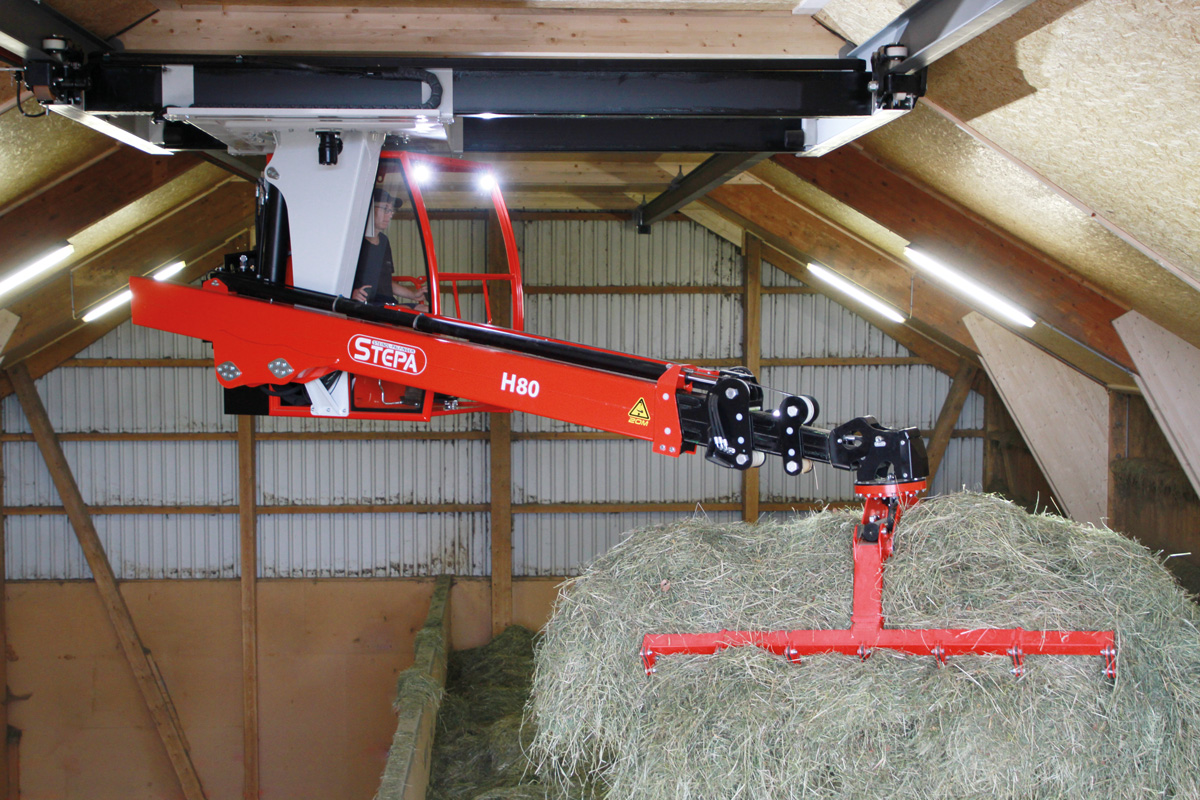

  • Dreifachteleskop

    Dreifachteleskop

    Das meistverkaufte Armsystem besticht durch seine hohen Geschwindigkeiten und dessen Laufruhe. Das wird durch den Einsatz von Kunststofflaufrollen und wartungsarmen Ausschubseilen erreicht. Dieses System hat sich bereits seit über 20 Jahren sowohl im Land- als auch im Forstwirtschaftlichen Einsatz bei STEPA bestens bewährt. Der drückende Hubzylinder der Lastarms von STEPA führt zu einer geringen Ölerwärmung bei gleichzeitiger höherer Arbeitsgeschwindigkeit beim Heben und Senken des Lastarms.



    Die Vorteile:
    + Sehr hohe Aus- und Einfahrgeschwindigkeiten
    + Kurze Bauweise bei kleinem Wenderadius
    + Intelligente Schlauchführung, keine Schlauchtrommel notwendig
    + Geringerer Ölverbrauch dank Umlenkrollen und Seilausstoß
    + Optimales Preis-Leistungs-Verhältnis

    Eigenschaften

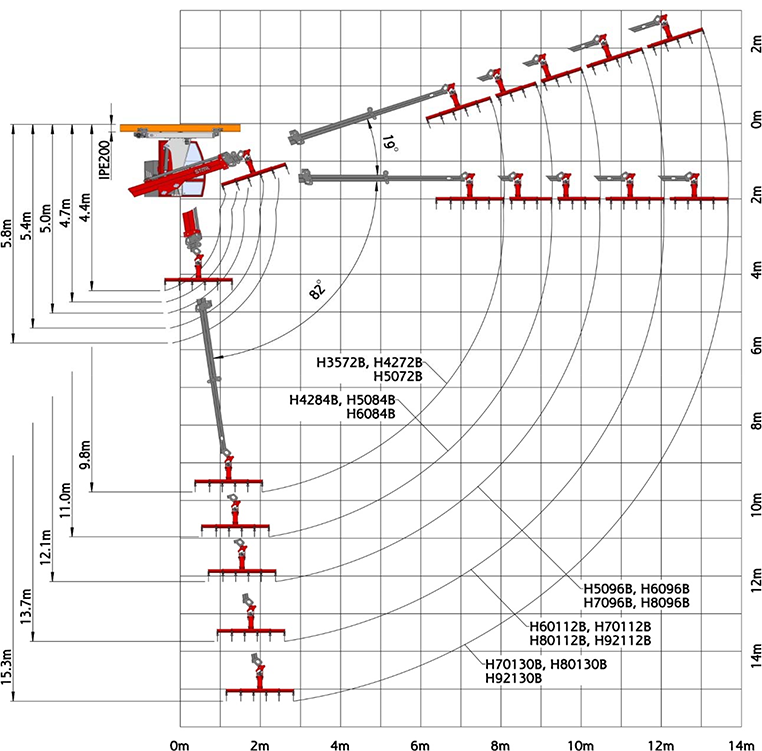

    • Reichweite bis zu 12 m horizontal und 14 m vertikal erhältlich
    • Wartungs- und Verschleißarm
    • Sehr hohe Fahrgeschwindigkeit des Armsystems
    • Feinkornstähle in S700
    • Drückende Hubzylinder für minimalen Ölverbrauch und maximale Geschwindigkeit
    • 2 sparsame LED-Scheinwerfer Serienmäßig

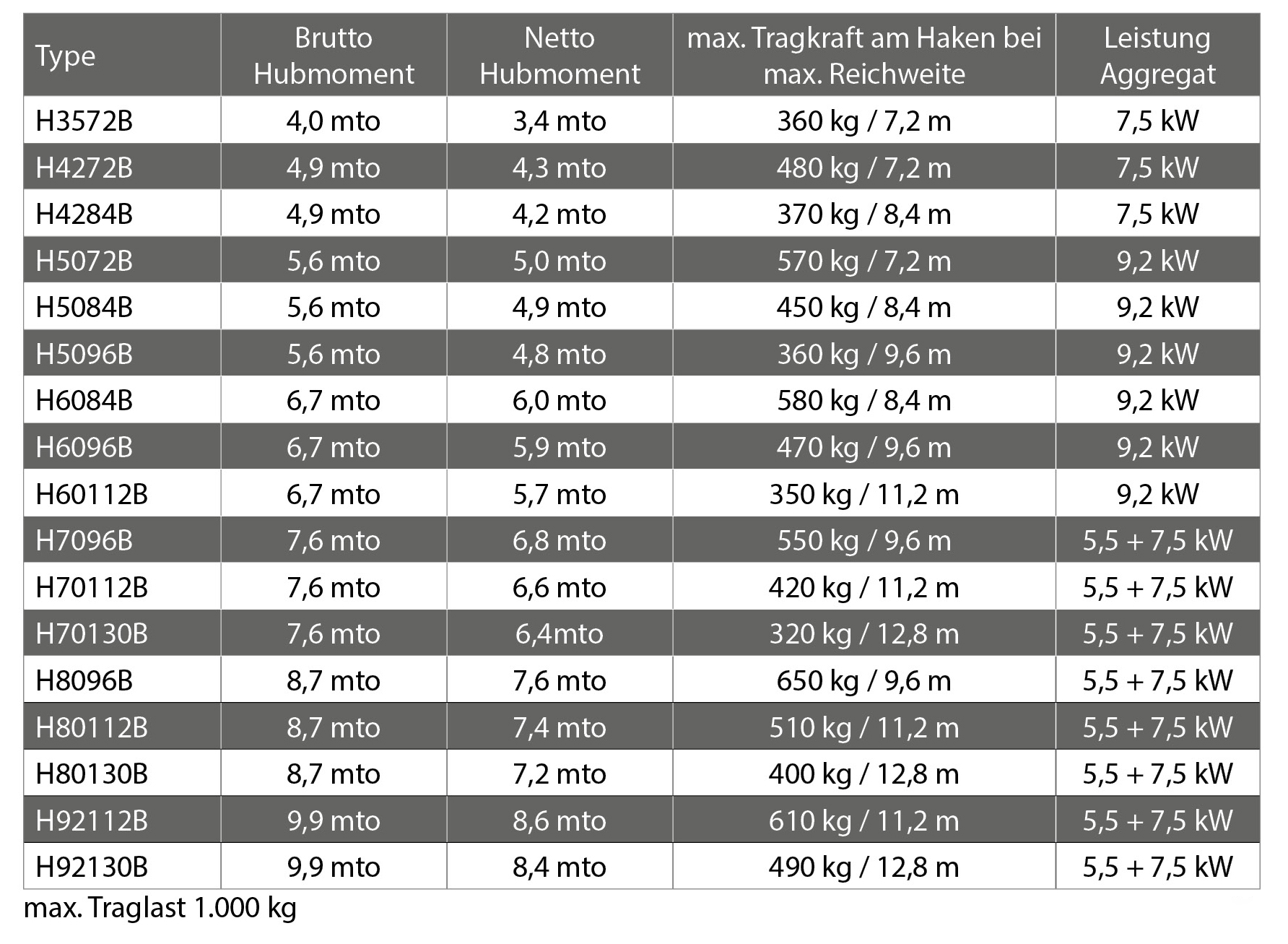

    Technische Informationen

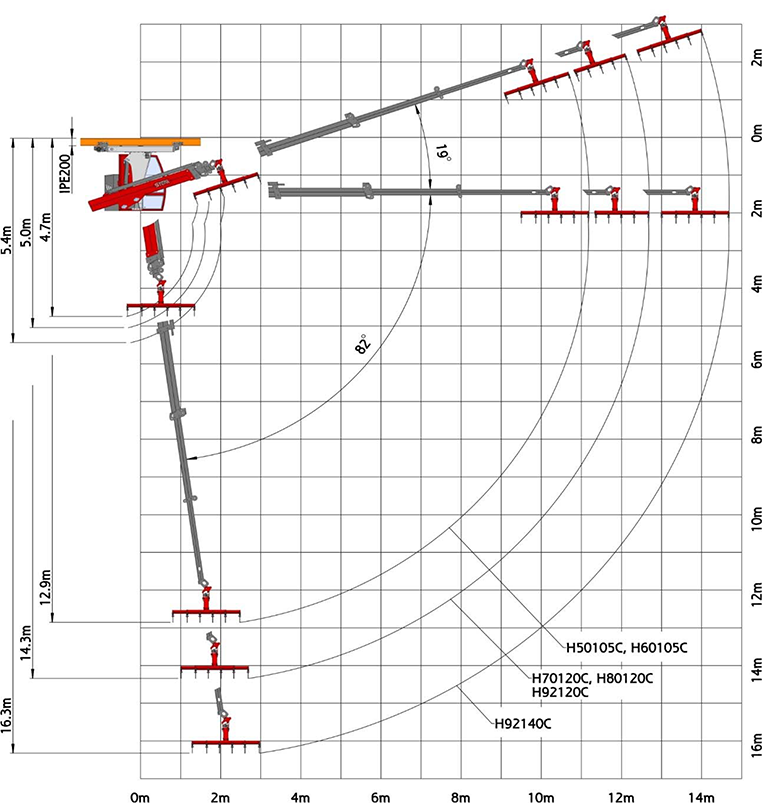

  • Vierfachteleskop

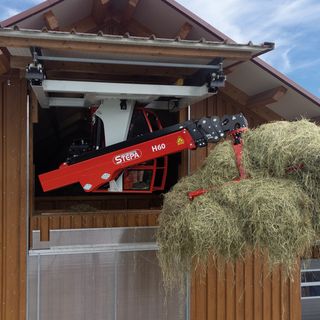

    Vierfachteleskop

    In vielen Gebäuden ist kaum Platz um sich zwischen Balken und Binder drehen zu können. Deshalb baut STEPA den sehr kompakten und wendigen Vierfachteleskop. Mehr Ausschübe ermöglichen aber auch mehr Teleskopweg. Es können Reichweiten von über 17 m in die Tiefe erreicht werden.

    Eigenschaften

    • Extrem kleine Baugröße für enge Stallgebäude
    • Kann eine Querbrücke ersetzen
    • Geschützte Bauweise bis zur Greiferspitze
    • Feinkornstähle in S700
    • Drückende Hubzylinder für minimalen Ölverbrauch und maximale Geschwindigkeit
    • 2 sparsame LED-Scheinwerfer Serienmäßig

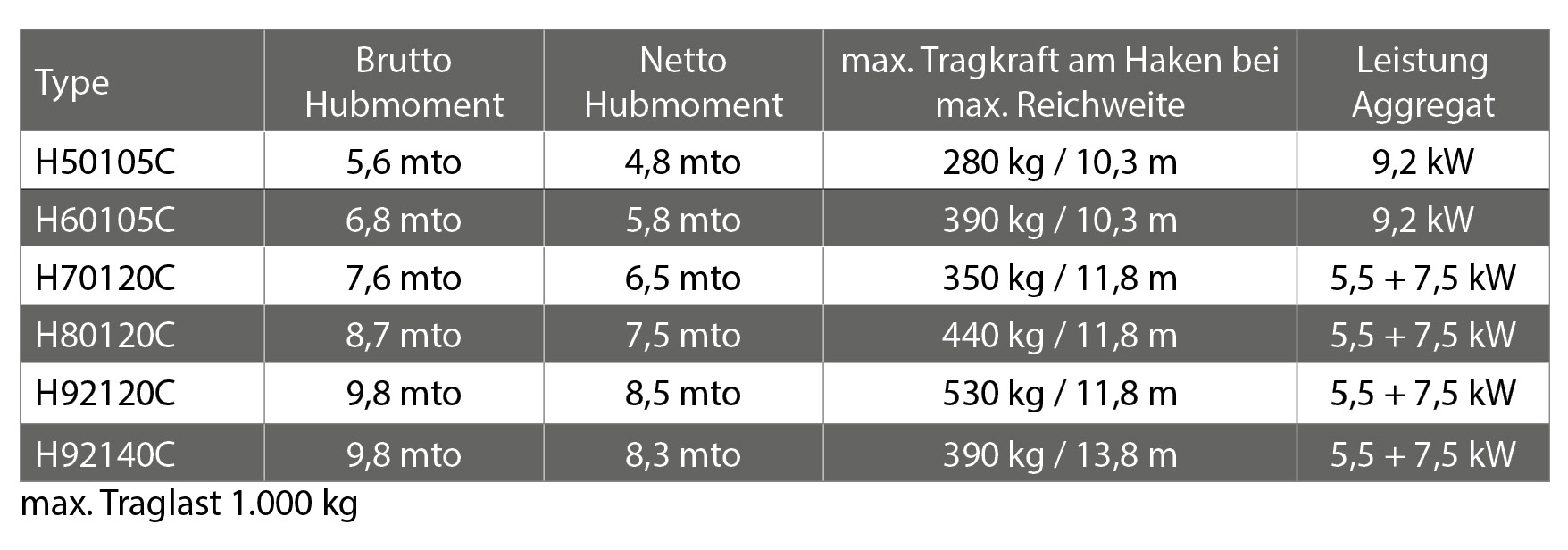

    Technische Informationen

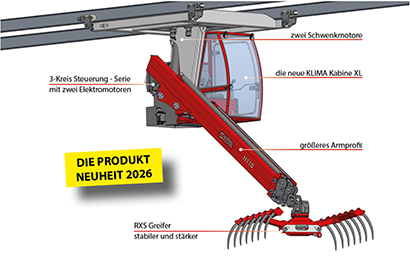

  • 100er Baureihe

    100er Baureihe

    Der stetige Fortschritt und die Anforderungen an die Krananlagen werden immer größer. Dementsprechend wurde von STEPA die 100er Baureihe entwickelt um diesen Ansprüchen gerecht zu werden.
    In Verbindung mit einer optional erhältlichen geschlossenen Kabine erfüllt diese Baureihe alle Bedingungen für einen intensiveren Einsatz in großen Betrieben.

    Eigenschaften

    • Höhere Einzugskraft durch größeren Zylinder
    • Extra große Kabine
    • Stärkere Hochschwenkeinrichtung
    • Verstärkter Greiferkörper
    • Automatischer Anlauf
    • Größere Pumpen mit höherer Literleistung

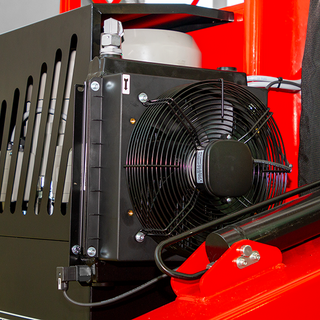

    • Ölkühler und großer Hydrauliktank Serienmäßig
    • 2 sparsame LED-Scheinwerfer Serienmäßig

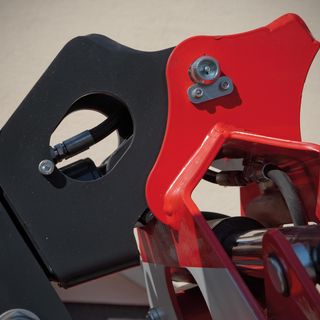

Rotations-Hochschwenk-System

Das zum Patent angemeldete RH-System hat alle wichtigen Komponenten (Kugeldrehkranz mit Schwenkmotor, Drehverteiler, Hydraulikschläuche und Hochschwenkzylinder) innenliegend verbaut und bildet eine in sich geschlossene Einheit. Ein abnehmbarer Deckel und große Ausnehmungen ermöglichen eine einfache Handhabung für den Service.

Das RH-System verringert die Gefahr von Beschädigung, ist stärker und baut zudem sehr kompakt.

Rotations-Hochschwenk-System

Einstellbare Seitenführungspakette

Alle Modelle der Edition 2015 sind zusätzlich mit Seitfenführungspakete ausgestattet.

Es ist zudem eine einfache und schnelle Einstellbarkeit möglich.

Einstellbare Seitenführungspakette

Drückender Hubzylinder

Der drückende Hubzylinder benötigt nicht nur weniger Öl beim Heben und Senken des Lastarms, sondern ermöglicht dadurch auch höhere Geschwindigkeiten, verringert die Ölerwärmung, hat ein geringeres Eigengewicht und verbessert die Fahreigenschaften.

Für mehr Informationen siehe "Häufige Fragen"

Drückender Hubzylinder

Teleskopsystem mit Seil

Das Ausschubsystem mit Seil erreicht höhere Geschwindigkeiten, ist laufruhiger und Bedarf nur minimaler Wartung. Stepa verwendet seit über 25 Jahren bei mehr als 15.000 Kranen, sowohl in der Landwirtschaft, als auch in der Forstwirtschaft das bewährte Teleskopsystem.

Teleskopsystem mit Seil

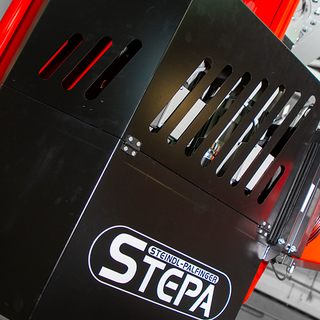

95 l Hydrauliktank

Ein großer Hydrauliköltank ist platzsparend verbaut und verzögert zudem die Erwärmung des Öl's.

95 l Hydrauliktank

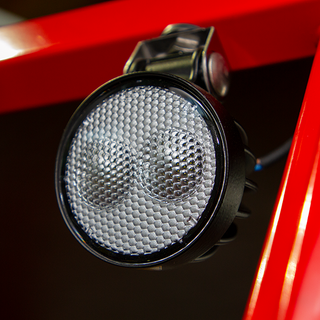

2 LED-Scheinwerfer (mehr Licht - weniger Wärme)

Zwei hochwertige LED-Scheinwerfer erzeugen nicht nur einen besseren Lichtkegel, sondern verbrauchen dabei weniger Strom bei minimaler Erwärmung.  Fazit: Mehr Licht bei weniger Strom, Wärme und hoher Qualität - Serienmäßig

2 LED-Scheinwerfer (mehr Licht - weniger Wärme)

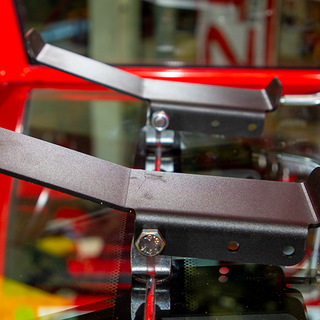

Fußpedalgestänge im Boden integriert

Jedes Fußpedal benötigt eine Verbindung zum Steuerschieber. Bei allen Edition 2015 Kranmodellen sind diese im Boden integriert und gleichzeitig mit einem Schutzblech vor Beschädigung und ungewollte Betätigung geschützt.

Fußpedalgestänge im Boden integriert

Getränkehalter inklusive

Jeder Kran ist mit einem Getränkehalter ausgestattet.

Getränkehalter inklusive

Hochfest gewalzte Vierkantrohre aus S700

Das speziell von der VOEST für STEPA gewalzte Vierkantrohr besticht durch seine hohe Güte. Das Material ist wesentlich stärker und durch die Minimierung von Schweißnähten auch langlebiger.

Hochfest gewalzte Vierkantrohre aus S700

Verschleißarmes Vulkollan-Antriebsrad statt Gummirad

Ein hochfestes Vulkollan Antriebsrad hat einen wesentlich geringeren Abrieb als herkömmliche Gummiräder. Das reduziert die Instandhaltungskosten.

Für mehr Informationen siehe "Häufige Fragen"

Verschleißarmes Vulkollan-Antriebsrad statt Gummirad

Normgerechter Zustieg & Schallschutzmatte im Kabinendach

Der Zustieg bei allen STEPA Hängedrehkranen erfolgt durch zurück klappen des Bügels. Damit kann der Kran auch im Notfall in jeder Stellung verlassen werden. Im Kabinendach ist zudem eine Schallschutzmatte angebracht, welche den Lärm empfindlich reduziert und damit den Fahrkomfort erhöht.

Normgerechter Zustieg & Schallschutzmatte im Kabinendach

3-D Konstruktion aller Bauteile

Die Konstruktion der STEPA Kräne basiert auf unsere Jahrzehnte lange Erfahrung und wird durch den Einsatz von modernsten Computerprogrammen unterstützt.

3-D Konstruktion aller Bauteile

FEM-Berechnung

Durch die Berechnung mit Hilfe der Finiten Element Methode werden die STEPA Krane bereits am Computer mitentwickelt und verbessert.

FEM-Berechnung

Hängedrehkräne

Häufige Fragen

  • Welchen Krantyp benötige für meinen Einsatz?

    Die wohl wichtigste und schwierigste Frage hängt von vielen Faktoren ab.



    Anbei eine kurze Auflistung wichtiger Faktoren:



    - Dachstuhlausführung
    - Größe des Gebäudes (erforderliche Kranarmlänge)
    - Besondere Gegebenheiten (Tiefsilo, Belüftungsboxen, etc.)
    - Größe der Landwirtschaft (Schnittmenge an einem Tag in ha)

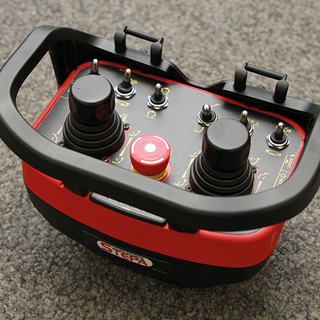

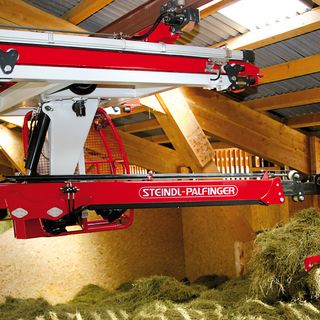

    - sonstige spezifische Anforderungen (Funkfernsteuerung, Kurvenbahn, Querfahrt)
    - uvm.





    Aus diesen einigen Punkten und noch mehr, kann am besten in einem Gespräch vor Ort die mögliche/n Variante/n herausgefunden werden.

    Jeder Kran wird den spezifischen Gegebenheiten optimiert angepasst um das bestmögliche Resultat und einfache Arbeitsabläufe für den Kunden zu ermöglichen.



    Durch das STEPA Baukastensystem kann man aus über 45 verschiedene Krantypen mit einer Vielzahl an Ausstattungsvarianten auswählen.

  • Was versteht man unter "drückender Hubzylinder"?

    Der drückende Hubzylinder wurde von STEPA im Jahr 2000 eingeführt. Darunter versteht man, dass der Hubzylinder, der den Hauptarm hebt und senkt, hinter der Kransäule angeordnet ist. Zum Heben muss der Zylinder ausfahren "drücken". Im Gegensatz dazu musste der Zylinder früher zum Heben des Lastarms einfahren = "ziehender" Zylinder.



    Warum hat STEPA das gemacht?

    Der drückende Hubzylinder hat 7 wesentlich Vorteile die bei einem ziehenden Hubzylinder nicht erreicht werden können.



    Vorteil 1: Geringerer Ölverbrauch (Minus 136% beim Senken, Minus 19 % beim Heben) - Daher bleibt mehr Förderleistung der Pumpe für andere Funktionen übrig

    Vorteil 2: Bessere Fahreigenschaften, vor allem bei Betätigung mehrerer Funktionen gleichzeitig, weil weniger Öl für die Hauptfunktion Heben & Senken verbraucht wird.

    Vorteil 3: Kein Aufschwingen des Hubarms. Bei einem ziehenden Zylinder hingegen kann die Pumpe nicht genug Öl in den Zylinder nachfördern als Öl abfliesst. Der Fördermangel führt dazu, dass der Hubarm in sogenannte Löcher fällt und dadurch aufschwingt. Einzige Lösung war der Einbau von Drosseln, die den Abfluss des Öl verringern. (= Heizung und Geschwindigkeitsreduktion)

    HINWEIS: Bei höheren Tempereraturen sinkt die Viskosität des Öl's und die Drossel muss nachgestellt werden, damit das Wippen des Hubarms verringert werden kann.

    Vorteil 4: Keine Drossel mehr notwendig = keine Ölheizung

    Vorteil 5: Ein Ölkühler ist nicht so schnell notwendig, da keine Drosseln erforderlich ist.

    Vorteil 6: Bessere Krangeometrie - zum Heben nutzt STEPA die volle Kolbenfläche

    Vorteil 7: Der Hubzylinder ist Kürzer & Stärker - geringeres Eigengewicht

  • Warum verwendet STEPA Seile für den Ausschub?

    Ein Seil hat in unserem Einsatzbereich folgende Eigenschaften



    Vorteile:

    - Kein entfetten & schmieren notwendig

    - Laufruhiger

    - Ideal für Zugbelastung (siehe Seilwinde)

    - Wartungsarm

    - Geringerer Verschleiß durch geringeren Wartungsbedarf

    (Einlaufen der Ketten ins Laufrad, bei Verschmutzung der Kette erhöhter Verschleiß, uvm.)



    Nachteile:

    - Größerer Platzbedarf durch größere Umlenkrollen (ca. das 16-18 fache des Seildurchmessers)



    Der größere Platzbedarf ist auch der Grund dafür, dass Seile in einigen Bereichen keinen Einsatz finden. z. B. Palfinger Epsilon Forst & Recycling Krane, Hubstapler, etc.

    In diesen Bereichen sind die Zugkräfte wesentlich höher, wodurch eine Verwendung von größeren Seilen durch den daraus notwendigen größeren Platzbedarf nicht möglich ist.



    Das Problem mit dem größeren Platzbedarf wird bei STEPA dahingehend gelöst, dass anstatt einem Seil, 2 Seile für den Einzug verwendet werden. Deshalb muss die Umlenkrolle nicht größer gemacht werden und man ermöglicht sehr hohe Einzugskraft.



    Seile haben sich im Einsatz unserer Land- & Forstwirtschaftlichen Krane seit 25 Jahren in über 15.000 Kranen bestens bewährt.







  • Wieso verwendet STEPA Vierkant-Profile für den Ausschub?

    Für den Einsatz im Land- & Forstwirtschaftlichen Bereich sind hohe Aus- & Einschubgeschwindigkeiten von entscheidender Bedeutung. Egal ob bei einem Hängedrehkran, Mobilkran oder Forstkran, der Ausschub wird sehr häufig benutzt und muss daher zügig gefahren werden können.



    Bei den im Ladekranbereich eingesetzten Palfinger Kranen, sind hingegen eine enorm große Reichweite mit einem vielfachen an Ausschüben wesentlich wichtiger als die Geschwindigkeit. Daher eignen sich hier die Sechskantprofile besser.



    Vorteil des Vierkantprofil gegenüber Sechskantprofil:

    - Führung der Arme ist über Rollen möglich

    - daher geringerer Reibungswiderstand, weniger Abnützung

    - viel größere Ausschubgeschwindigkeiten möglich

    - teilweise weniger Schweißnähte (nur 1 statt 2)



    Nachteil des Vierkantprofil gegenüber Seckskantprofil:

    - Führung der Arme ist aufwendiger & teurer

    - Führung der Arme benötigt mehr Platz



    Durch das bewährte Vierkantrohrsystem von STEPA, das auch ohne Drossel (=Heizung) im Teleskopzylinder auskommt, sind die Schubarme bis zu 3mal schneller als vergleichbare Mitbewerber. Das spart Zeit und ermöglicht ein schnelleres Abladen der Fuhren im Sommer.



  • Was steckt hinter der Bezeichnung "Vulkollan"?

    STEPA verwendet seit vielen Jahren das wesentlich bessere & teurere Antriebsrad mit Vulkollan.

    Damit setzt STEPA Maßstäbe in Bezug auf Langlebigkeit, Verschleißfestigkeit und reduziert die Wartungskosten.



    Nähere Informationen finden Sie dazu auf diversen Homepages von Hersteller- & Handelsfirmen.

    Eine dazu übersichtliche Seite finden Sie unter folgendem Link:



    http://www.rader-lenkrollen.de/Vulkollan.aspx
